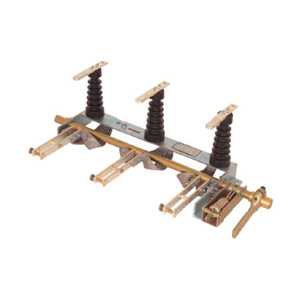

Cuchillas de puesta a tierra

Generalidades

Las cuchillas de puesta a tierra DRIWISA tipo DEP son utilizadas como elementos para conectar a tierra barras colectoras, circuitos derivados, capacitores y cualquier otro equipo, de manera segura y firme, los cuales hayan sido previamente desconectados de la red de alimentación por medio de desconectadores, cuchillas o interruptores en subestaciones y tableros de media tensión hasta 38 kv para servicio interior.

Se emplean principalmente para propósitos de mantenimiento o inspección, representando un medio más seguro y confiable que la utilización de cables y pinzas para conectar a tierra, asegurando de esta manera que el personal que trabaje en estas áreas esté adecuadamente protegido, reduciendo la posibilidad de recibir una descarga a través de alguna parte de la instalación que haya permanecido energizada o con potencial debido a cargas eléctricas acumuladas, por ejemplo en capacitores, cables subterráneos y líneas largas.

Las cuchillas de puesta a tierra DRIWISA están construidas sobre un bastidor de acero con acabado galvánico anticorrosivo. La flecha de accionamiento gira dentro de bujes de material anticorrosivo de baja fricción, previniendo así el desgaste y oxidación, manteniéndose en óptimas condiciones aun después de un largo periodo de instalación y uso.

Su diseño y construcción cumplen con normas internacionales (IEC).
Emplean aisladores de resina epóxica DRIWISA, sobre los que están soportadas las partes vivas. Las navajas están conectadas directamente a la flecha de accionamiento. Las partes conductoras son fabricadas con cobre electrolítico (99.9%) plateado. Los elementos de contacto cumplen con los requerimientos de conductividad, lo cual aunado a la adecuada presión de contacto de las navajas contra los contactos por medio de un sistema de resortes templados que asegura la firmeza de conexión, da lugar a una baja resistencia óhmica en el área de contacto y un mínimo desgaste en estas zonas. Su diseño y construcción permiten que la cuchillas soporten satisfactoriamente y sin daño los esfuerzos térmicos y dinámicos ocasionados por una conexión bajo condiciones de corto – circuito.

A pesar de la presión de contacto, las cuchillas de puesta a tierra DRIWISA son de operación sencilla y ligera.

Las cuchillas tipo DEP pueden suministrarse en versiones mando derecho e izquierdo. Estas versiones incluyen contactos auxiliares para señalización y control. La operación de cierre de la cuchilla se ejecuta por medio de un accionamiento de resorte.
