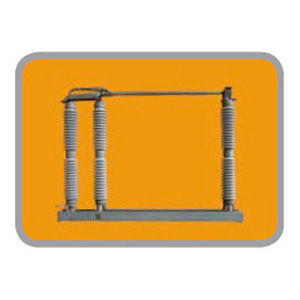

Cuchilla de apertura vertical (TTR6) para distribución y transmisión

Especificaciones Generales
Normas internacionales: IEC-271-102, IEC-60694
Normas Nacionales: NMX-J-564/102-ANCE
Especificaciones: CFE V4200-25, CFE V4200-12

Descripción General

-Cuchillas TTR6 son cuchillas de operación en grupo sin carga.
-Servicio intemperie para subestaciones de distribución y transmisión.
-Tipos de montaje vertical y horizontal.
-Tensión nominal de diseño desde 15 hasta 170 kV.
-Corriente nominal de diseño desde 630 hasta 2000 A.
-Nivel básico de aislamiento al impulso por rayo (NBAI) desde 125 hasta 750 kV
-Para tensiones de diseño arriba de 123 kV puede suministrarse con cuchilla de puesta
a tierra según se requiera.

Código R3     Descripción                                   Piezas por empaque
311708              Cuchilla TTR-6 125-2000                         1
311709              Cuchilla TTR-6 150-2000                         1
318724              Cuchilla TTR-6 170-2000                         1
311706              Cuchilla TTR-6 450-1250                          1
311028              Cuchilla TTR-6 550-1200                          1
390988             Cuchilla TTR-6 550-2000                         1
311707              Cuchilla TTR-6 650-1200                           1
390987             Cuchilla TTR-6 650-2000                          1
311525               Cuchilla TTR-6 750-1250                           1
379359              Cuchilla TTR-6 950-1600                          1
335252              Cuchilla TTR-6 200-2000                         1
327667              Cuchilla AG-7 TTR-6 115/138 kV              1
327668              Cuchilla AG-7 TTR-6 15.5 kV                     1
